Geometrie pevných disků

Všechny jednotlivé disky, ze kterých se celý pevný disk skládá, jsou podobně jako u pružného disku rozděleny do soustředných kružnic nazývaných stopy (tracks) a každá z těchto stop je rozdělena do sektorů (sectors). Množina všech stop na všech discích se stejným číslem se u pevných disků označuje jako válec (cylinder).

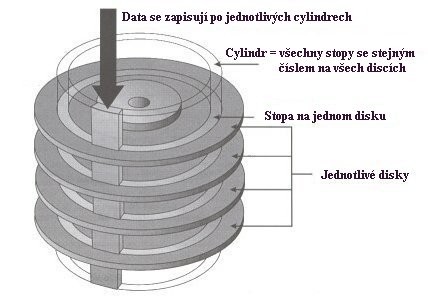

Vztah mezi stopami a cylindry

Geometrie disku udává hodnoty následujících parametrů:

• Hlavy disku (heads): počet čtecích (zapisovacích) hlav pevného disku. Tento počet je shodný s počtem aktivních ploch, na které se provádí záznam. Většinou každý jednotlivý disk má dvě aktivní plochy a k nim příslušné čtecí (zapisovací) hlavy.
• Stopy disku (tracks): počet stop na každé aktivní ploše disku. Stopy disku bývají číslovány od nuly, přičemž číslo nula má vnější stopa disku.
• Cylindry disku (cylindry):počet cylindrů pevného disku. Tento počet je shodný s počtem stop. Číslování cylindrů je shodné s číslováním stop.
• Sektory (sectors): počet sektorů, na které je rozdělena každá stopa. U většiny pevných disků je podobně jako u pružných disků počet sektorů na všech stopách stejný. Tento způsob do jisté míry plýtvá médiem, protože vnější stopy jsou delší a tudíž by se na ně mohlo umístit více sektorů. Existují však i pevné disky, u nichž se používá tzv. zonální zápis označovaný jako ZBR (Zone Bit Recording). Jedná se metodu zápisu na pevný disk, která dovoluje umístit na vnější stopy pevného disku větší počet sektorů než na stopy vnitřní. ZBR tedy lépe využívá záznamové médium, ale způsobuje podstatně složitější přístup k datům. Sektory bývají číslovány od jedničky.

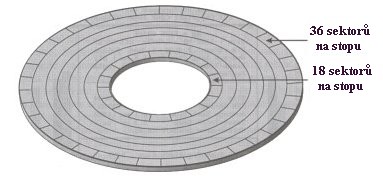

  Zonální zápis

Protože rychlost otáčení pevného disku je poměrně vysoká, může se stát, že poté, co je přečten (zapsán) jeden sektor a data jsou předána dále, dojde k pootočení disků, takže čtecí (zapisovací) hlavy se nenacházejí nad následujícím sektorem, ale až nad některým z dalších sektorů. Nyní by tedy bylo nutné čekat další otáčku, než čtecí (zapisovací) hlavy budou nad požadovaným sektorem, a pak by se situace znovu opakovala. Protože tento způsob by velmi zpomaloval práci pevného disku, zavádí se tzv. faktor prokládání pevného disku. Jedná se o techniku, při které nejsou data zapisována (a posléze čtena) do za sebou následujících sektorů, ale jsou během jedné otáčky disku zapisována vždy do každého n-tého sektoru (faktor prokládání 1:n). Číslo n je voleno tak, aby po přečtení a zpracování dat z jednoho sektoru byla čtecí (zapisovací) hlava nad dalším požadovaným sektorem.

Faktory prokládání

Prokládání 1:1	Prokládání 1:3	Prokládání 1:6

Při vypnutí počítače (a tím i pevného disku) se pevný disk přestává otáčet. Tím přestává existovat tenká vrstva, na které se pohybují čtecí (zapisovací) hlavy a vzniká riziko jejich pádu na disky. Tento pád by totiž mohl jednotlivé disky poškodit. Proto v okamžiku, kdy má pevný disk ukončit svou činnost, je nezbytné, aby čtecí (zapisovací) hlavy byly přemístěny do zóny, která je speciálně uzpůsobena k jejich přistání. U starších pevných disků bylo nutné vždy před vypnutím počítače provést pomocí nějakého programu tzv. zaparkování diskových hlav, tj. jejich přemístění na patřičné místo. Nové pevné disky již využívají tzv. autopark, který je založen na tom, že po vypnutí pevného disku se pevný disk ještě chvíli setrvačností otáčí a tím vyrobí dostatek energie nutné pro přemístění hlav do parkovací zóny. Pro tuto parkovací zónu bývá většinou vyčleněna nejvnitřnější stopa disku, protože je na ní nejnižší rychlost.

Disk v chodu	Zaparkování hlav
