Mechaniky pružných disků

Mechaniky pružných disků jsou zařízení pro čtení a zapisování na pružné disky. Je možné je rozdělit podobně jako pružné disky podle velikosti (5¹/₄", 3¹/₂") a podle hustoty záznamu (DD, HD).

První počítače PC/XT měly většinou osazeny dvě mechaniky pružných disků 5¹/₄" DD. Jedna se používala pro zavedení operačního systému a druhá pro spouštění aplikačních programů a čtení (ukládání) dat. Později se začaly objevovat první pevné disky. Počítače PC/AT byly zpočátku vybaveny jednou mechanikou 5¹/₄" HD a pevným diskem. Později se začaly více prosazovat mechaniky 3¹/₂", takže počítače byly osazovány jednou mechanikou 5¹/₄" HD a jednou mechanikou 3¹/₂" HD. Dnes se u počítačů PC používají zejména 3¹/₂" HD mechaniky.

Mechaniky pružných disků jsou připojeny k řadiči pružných disků(FDD controller), který řídí jejich činnost. Řadič pružných disků bývá umístěn buď společně s řadičem pevných disků a popř. I/O kartou na samostatné desce, která je potom zapojena do některého ze slotů rozšiřující sběrnice, nebo nověji bývá integrován přímo na základní desce počítače. Standardní řadič podporuje připojení max. 2 mechanik pružných disků. Připojení disketových mechanik k řadiči je provedeno pomocí plochého kabelu se 34 vodiči. Tento kabel má zpravidla 5 konektorů:

• 1 pro připojení k řadiči
• 2 pro připojení mechaniky 5¹/₄"
  • 1 pro případ zapojení jako první mechaniky (v MS-DOSu A:)
  • 1 pro případ zapojení jako druhé mechaniky (v MS-DOSu B:)
• 2 pro připojení mechaniky 3¹/₂" (analogicky jako u mecahnik 5¹/₄").

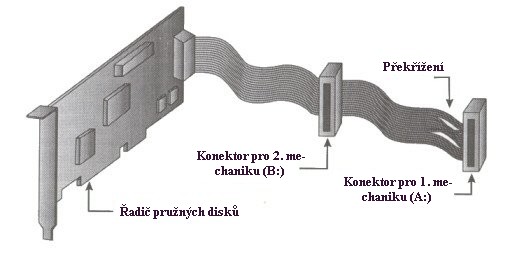

Zapojení mechanik pružných disků

Vlastní čtení popř. zápis z pružného disku v mechanice probíhá ve třech krocích.

1. vystavení čtecích (zapisovacích) hlav na požadovanou stopu pomocí krokového motorku.
2. pootočení na příslušný sektor
3. zápis (čtení) sektoru
