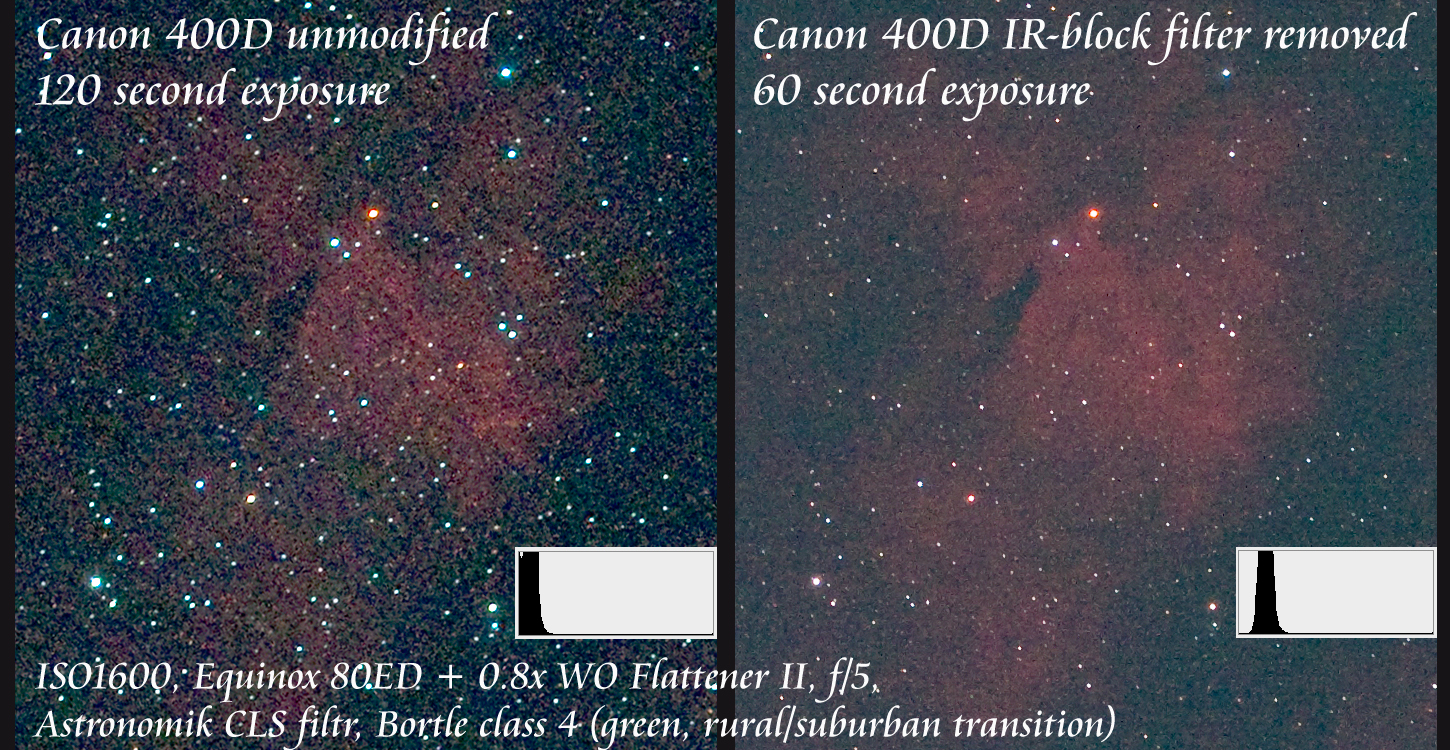

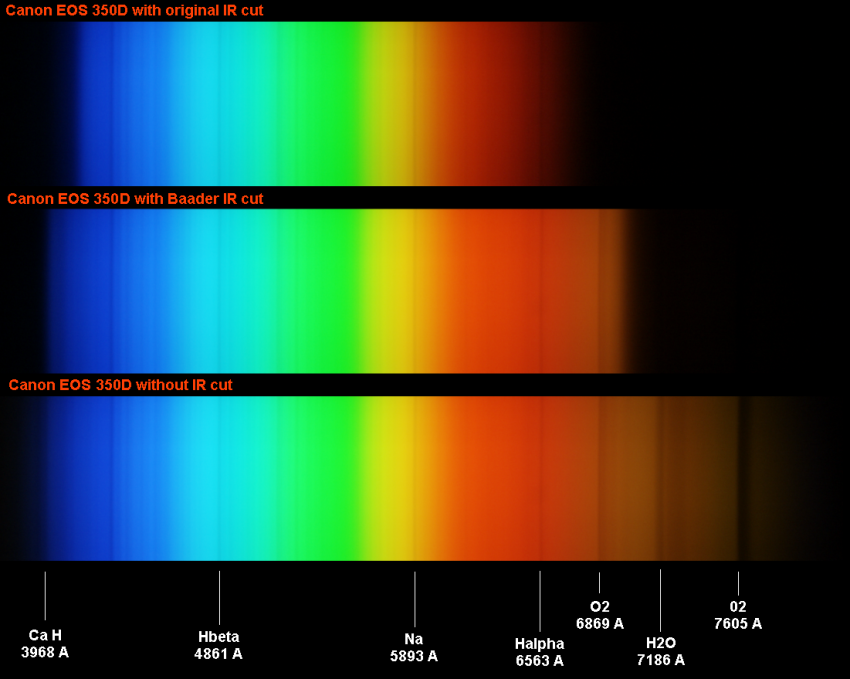

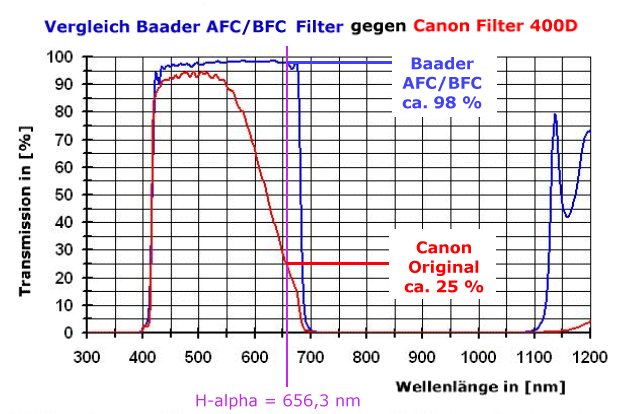

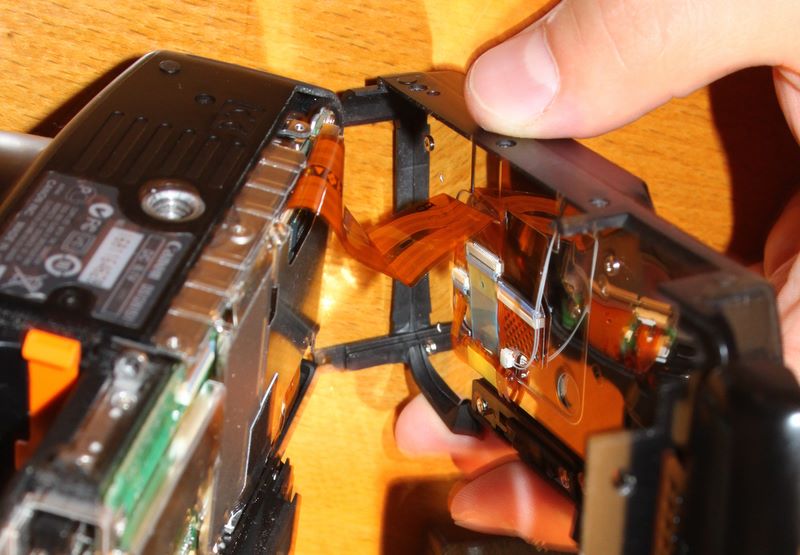

Odstraneni IR-cut filtru z Canonu 400D Zacnu ukazkou testu jednoho snimku s 60 sekundovou expozici s fotoparatem pred a pro provedeni modifikace. Musim jednoznacne rict, ze to stalo zato a mel jsem to udelat uz driv! Zamerne je ukazana pouze jedna subexpozice, aby se na vysledku co nejmene projevilo jakekoli dodatecne zpracovani. Snimek u nemodifikovana verze je zjasnen pomoci krivek tak, aby zakladni uroven jasnosti byla pro oba snimky zhruba stejna. Male histogramy zachycuji stav tesne po prevedeni z raw formatu (pro vyvolani obou snimku bylo pouzito stejne zakladni nastaveni) pred aplikaci zjasneni. Snimek v plnem rozliseni Po dlouhe dobe jsem se pustil do modifikace Canonu 400D tak, abych vyuzil jeho potencialu v oblasti blizke infracervene casti spektra. Samotny cip je citlivy na siroky spektralni rozsah, z duvodu priblizeni snimku vizualnimu vjemu lidskeho oka je vsak standardne vlozen tesne pred cip (v tele fotoaparatu) filtr omezujici cast spektra na viditelnou slozku tak, jak je znazorneno na nasledujicim grafu. Pro ucely astrofotografie je nezadoucim faktem to, ze v oblasti H-alfa (vyzarovani vodiku, typicke pro "cervene" emisni mlhoviny) je snizena filtrem citlivost cipu na cca 25%. Z tohoto duvodu je filtr odstranovan a citlivost by po modifikaci mela vzrust zhruba ctyrnasobne. Po odstraneni ale dojde ke zmene barevneho vyvazeni a chybejici sklo filtru zpusobi nefunkcnost automatickeho ostreni (snimek je ostry v oblasti posunute smerem k fotoaparatu namisto bodu, na ktere je automaticke ostreni provedeno). Z tohoto duvodu byva puvodni filtr nahrazovan cirym sklem (aby fungovalo automaticke ostreni) nebo specialnim filtrem (napr. Baader IR cut), ktery ponecha citlivost na H-alfa, ale odreze vzdalenejsi casti IR spektra - fotoaparat je pak pouzitelny i pro bezne denni foceni bez vyrazneho zabarveni do cervena. Ja jsem se rozhodl 400D pouzivat pouze na nocni foceni a proto jsem zadny nahradni filtr nevkladal. Pri modifikaci jsem vychazel z navodu zde a zde. Z testovani na bezne denni foceni vyplyva, ze pokud se pouziva manualni ostreni, tak lze snimek vyvazit v Photoshopu zpet do barev odpovidajicich situaci pred modifikaci. Jako zajimava moznost na prozkoumani jsou fotografie porizene pouze v oblasti infracerveneho spektra. Specialni filtr (napr. Hoya R72) odreze viditelnou cast spektra a vysledny snimek je pak porizen v oblasti smerem k infracervene casti spektra, ktera neni pro lidske oko viditelna. Snimek prejat z http://www.astronomiser.co.uk/eosmod.htm Nasledujici obrazek zachycuje rozsah spektra zachytitelny fotoaparatem se standardnim Canon IR-cut filtrem (fotoaparat bez modifikace), s nahrazenym filtrem Baadder IR-cut a bez nahrady za odstraneny Canon IR-cut. Posledni obrazek odpovida stavu me modifikace. Snimek prejat z http://www.astrosurf.com/buil/baader/eval_us.htm Nasleduji okomentovane snimky z jednotlivych fazi rozebirani fotoaparatu a odstranovani filtru. Zakladni rozsroubovani neni velky problem Konektor k LCD displeji lze odpojit. Zde jsem se zaseknul. Po odsroubovani vsech sroubku nebylo stale mozne desku odstranit. Vychazel jsem z navodu na modifikaci 450D a zde se situace lisila. Nasledne jsem nasel navod primo na 400D, ktery vyzadoval odpajeni prostredniho kryciho plechu - v tuto chvili jsem se vazne rozhodoval, ze modifikaci provadet nakonec nebudu. Mel jsem obavu, aby odkapavajici cin neposkodil tisteny obvodu a plastikove kabely. Nakonec jsem odvahu sebral, podlozil misto letovani paratkama a kryt uspesne odpajel. Zde je jiz kryt odstranen a dalsi konektory pod nim jsou pristupne k odpojeni. Ukazuje se zadni strana cipu. Cip je uvolnen a je videt plastova uzaverka. Cip v plne krase bez filtru - rychle jsem ho strcil do jidelni krabicky, aby se na nej neprasilo. Postupne rozdelavam drzak s filtry. jsou tam dva - antireflexni (odlesk do cervena) a IR-cut (svetle modry). Zbyva odstranit IR-cut filtr, ktery je ale pevne prilepen. Musel jsem ho tedy zacit od strany drtit a vylamovat. Vylamovani pokracuje. A je pryc. Vracim zpet antireflexni filtr a skladam cely fotoaparat zase dohromady. Prvni test nedopadl dobre. Fotoparat funguje, ale foti jen cerne snimky. Po trech ohlasi chybu a je nutne ho vypnout. Zacinam byt dost nervozni. Rozebiram cely fotak znovu az na cip a zjistuji, ze se uvolnil a do uzaverky zapadl plisek (viditelny na uprostred pod filtrem), ktery byl pod jednim ze sroubku. Opravuji a znovu davam dohromady. Fotak foti! Nasledujici snimek ukazuje prvni testy - IR ovladac od reprosoustavy, ISO800, 1/20sec uzaverka. Fotoaparat bez modifikaci a lidske oko v miste diody nezobrazi zadne svetlo. Vypada to, ze se modifikace povedla! Ted uz jenom vyzkouset na nocni obloze - uz aby bylo pekne. Zpet, Zpet na Galerii
