Skříň počítače

Skříň počítače obsahuje:

• zdroj (150W - 250W) poskytující napětí (+5 V, -5 V, +12 V, -12 V) s napájecími kabely, které slouží k přivedení napájecího napětí pro:
  • základní desku

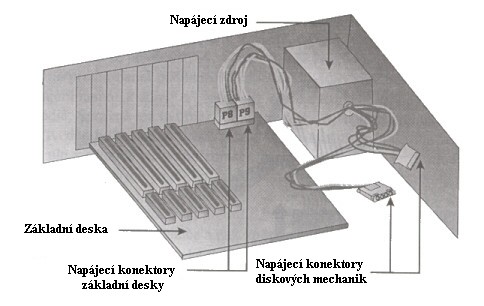

    Napájení základní desky

  • diskové mechaniky (pružné disky, pevné disky, CD-ROM, apod.)

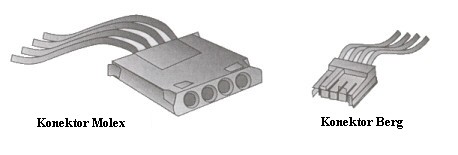

    Napájecí konektory pro diskové mechaniky

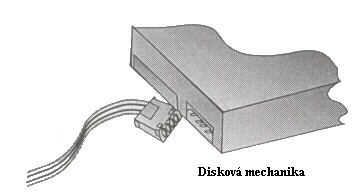

    Napájení diskové mechaniky

  • aktivní chladič (s ventilátorem) procesoru

    Aktivní chladič procesoru

  Zapojení napájecího zdroje

  Zadní strana zdroje počítače

  Jednotlivé zapojené karty jsou napájeny ze sběrnice.

• různé LED diody
  • Power: signalizuje, že počítač je zapnutý nebo vypnutý
  • Turbo: signalizuje, zda počítač pracuje v Turbo režimu (tj. režimu s plným výkonem procesoru) nebo v režimu s nižším výkonem
  • HDD: signalizuje aktivitu pevných disků popř. jiných zařízení (např. CD-ROM) připojených k EIDE (SCSI) rozhraní
• kabely pro připojení LED diod a vypínačů
• síťový vypínáč: pro zapnutí a vypnutí počítače

  Zapojení síťového vypínače počítače

• šachty pro upevnění diskových mechanik
• otvory pro výstupy ze zapojených karet
• pozice pro upevnění základní desky

• tlačítko Reset: pro uvedení počítače do stavu, který následuje po jeho zapnutí
• tlačítko Turbo: pro přepínání mezi režimem s plným výkonem (Turbo) a sníženým výkonem
• zámek klávesnice: pro uzamknutí klávesnice, které způsobí, že veškeré stisky kláves jsou ignorovány.
• ukazatel frekvence: sada sedmisegmentových jednotek vyjadřující frekvenci procesoru. Prakticky žádný počítač neobsahuje měřič frekvence, který by skutečně testoval frekvenci procesoru. Údaj, který je zobrazen na ukazateli frekvence, je nastaven sadou propojek (jumperů), které dovolují nastavit libovolný údaj.

• desktop: skříň, která bývá umístěna vodorovně na stole. Základní deska je ve vodorovné poloze a jednotlivé rozšiřující karty se osazují svisle.
• slim: skříň umístěná opět vodorovně na stole, je nižší než desktop. Základní deska je ve vodorovné poloze a rozšiřující karty se osazují vodorovně do slotů umístěných na tzv. stromečku, který je zasunut kolmo na základní desku. Jedná se provedení, které poskytuje jen velmi málo prostoru pro další rozšiřování počítače (o další pevné disky, CD-ROM mechaniky apod.)

  Otevírání skříně typu desktop

• Minitower: skříň postavená na svislo na stole (popř. pod stolem). Základní deska je umístěna ve svislé poloze a rozšiřující karty se zasouvají vodorovně
• Tower: velká skříň umístěna většinou ve svislé poloze pod stolem. Základní deska je opět osazena do svislé polohy a rozšiřující karty se zasouvají vodorovně. Tower je skříň, která poskytuje poměrně velké možnosti dalšího rozšiřování počítače a je vhodná zejména pro počítačové servery.

  Jednotlivé typy skříní počítačů

• miditower: o něco větší verze minitoweru
• big tower: větší verze toweru

Skříň počítače: strana 1
